CARACTERÍSTICAS GERAIS

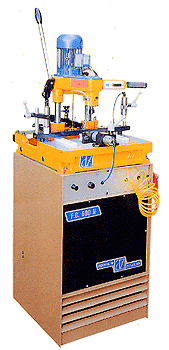

• A fresadora copiadora FC 500-N é uma máquina semi-automática e está pensada para a carpintaria do alumínio, as suas aplicações são muito diversas, realiza alojamentos de fechaduras, bocas de chaves, de dobradiças e fresagens especiais.

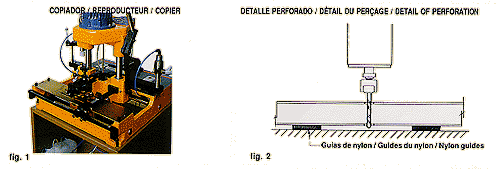

• As operações de fresagem podem-se fazer através de molde usando o copiador-apalpador que reproduz as figuras do molde ao tamanho natural (escala 1:1) ou através de coordenadas, graduadas milimetricamente em sentido longitudinal ou transversal, para realizar qualquer tipo de fresagem vertical de faces (ver fig. 1). Todos os trabalhos podem ser feitos sobre a face superior do perfil e posteriormente sobre a interior sem necessidade de dar a volta ao perfil (ver fig. 2).
• O dispositivo do copiador-apalpador tem duas posições, uma livre para poder trabalhar por coordenadas e a outra em posição de trabalho para copiar qualquer figura do molde, com a possibilidade de corrigir em mais ou em menos o tamanho natural da mesma.
• O sistema de refrigeração é automático pelo sistema de pulverização, regulável desde o painel de comandos.
• O perfil apoia sobre guias de nylon, assim como as maxilas de aperto.
• A execução do perfil realiza-se com cilindros pneumáticos, um horizontal para a maxila e dois verticais de pisão.
• A fresadora copiadora FC 500-N está equipada com os seguintes elementos:
  • Pistola de sopro para a limpeza de limalhas.
  • 1 conjunto de molas de aperto de Ø 8 mm.
  • 1 pequena fresa.
  • 1 chave fixa de 27 mm.
  • 1 chave fixa de 17 mm.
  • 1 chave allen de 8 mm.
  • 1 conjunto de topos.
  • 1 molde com ranhuras.

A fresadora copiadora FC 500-M tem as mesmas características gerais e técnicas que a FC 500 N, com as seguintes diferenças:

• A refrigeração da fresa obtém-se através de uma bomba de membrana.
• A sujeição dos perfis realiza-se através de uma maxila horizontal manual.
