CARACTERÍSTICAS GENERALES

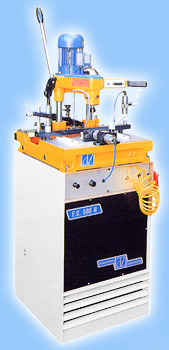

La fresadora copiadora FC 500-N es una máquina semiautomática
y está pensada para la carpintería del aluminio,
sus aplicaciones son muy diversas, realiza alojamientos de cerraduras
bocas de llaves, de bisagras y fresados especiales.
Las operaciones de fresado se pueden hacer mediante plantilla
haciendo uso del copiador-palpador que reproduce las figuras de
la plantilla al tamaño natural (escala 1:1) o bien por
medio de coordenadas, graduadas milimétricamente en sentido
longitudinal o transversal, para realizar toda clase de cajeados

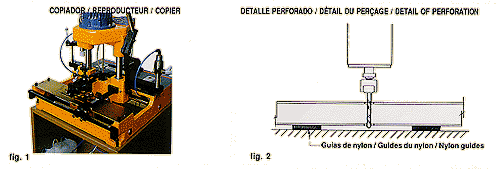

(ver fig. 1). Todos los trabajos se pueden hacer sobre la cara
superior del perfil y posteriormente sobre la interior sin necesidad
de dar vuelta al perfil (ver fig. 2)
El dispositivo del copiador-palpador tiene dos posiciones,
una libre para poder trabajar por coordenadas y la otra en posición
de trabajo para copiar cualquier figura de la plantilla, con la
posibilidad de corregir en más o en menos el tamaño
natural de la misma.
El sistema de refrigeración es automático por
el sistema de pulverización, regulable desde el cuadro
de mandos.
El perfil apoya sobre guías de nylon, así como
las mordazas de apriete.
La sujeción del perfil se realiza mediante cilindros
neumáticos, uno horizontal para la mordaza y dos verticales
de pisón.
La fresadora copiadora FC 500-N va equipada de los siguientes
elementos:
- Pistola sopladora para la limpieza de virutas.
- 1 juego de pinzas de apriete de 0 8 mm.
- 1 fresolin
- 1 llave fija de 27 mm.
- 1 llave fija de 17 mm.
- 1 llave allen de 8 mm.
- 1 juego de topes.
- 1 plantilla ranurada
La fresadora copiadora FC 500-M tiene las mismas características
generales y técnicas que la FC 500 N, con las diferencias
siguientes:
La refrigeración de la fresa se obtiene por mediación
de una bomba de membrana. La sujeción de los perfiles se realiza mediante una
mordaza horizontal manual. |
|
|
CARACTERISTICAS TECNICAS
| Potencia
del motor |
0,75
CV |
| Tensión |
220 / 380 V |
| o monofásica |
220 V |
| Velocidad
del husillo |
10.000
r.p.m. |
| Capacidad de fresado |
250 x 100 mm. |
| Desplazamiento
vertical |
110
mm. |
| Dimensiones de la máquina |
| Anchura |
520
mm. |
| Altura |
900 mm. |
| Fondo |
630
mm. |
| Medidas del embalaje |
660 x 580 x 1435 mm. |
| Peso neto |
86 Kg. |
| Peso con embalaje |
107 Kg. |
|
 |
|
